Litzen-Widerstandsheizdraht

Kategorien: Heizmaterialien , Widerstandsmaterial

Kanthal hat den Bedarf an präziser gesteuerten Litzendrähten in der Wärmebehandlungsindustrie erkannt und in enger Zusammenarbeit mit unseren Kabelkunden eine Reihe von Litzenwiderstandsdrähten aus den bekannten Nikrothal®-, Kanthal®- und Nickellegierungen entwickelt.

Inhalt:
Litzendurchmesser
Standard-Lagermaterial
Flexible Anschlüsse für Industrieanwendungen

Diese Legierungen verfügen über optimale Eigenschaften für hohe Leistung bei erhöhten Temperaturen und unter anderen widrigen Bedingungen, bei denen Zuverlässigkeit und Qualität von größter Bedeutung sind.

Legierung	Nenn-Zusammensetzung, %
	Ni	Cr	Fe	Al	Mn
Nikrothal® 80	80	20
Nikrothal® 60	60	16	Ausgleichsmenge
Kanthal® D		22	Ausgleichsmenge	4,8
Kanthal® AF		22	Ausgleichsmenge	5,3
Nickel	99,2
NiMn	98				2

Legierung	Spezifischer Widerstand bei 20 °C (68 °F)		Max. Temperatur*
	Ω mm²/m	Ω/cmf	°C	°F
Nikrothal® 80	1,09	655	1200	2190
Nikrothal® 60	1,11	668	1150	2100
Kanthal® D	1,35	812	1300	2370
Kanthal® AF	1,39	836	1300	2370
Nickel	0,09	54
NiMn	0,11	66

* Die angegebenen Werte gelten für die Größen ca. 1,0 mm (0,039 in.)

LITZENDURCHMESSER

Der Nenndurchmesser wird aus Einzeladerdurchmessern bestimmt, die den Widerstandsanforderungen genügen müssen. Im Allgemeinen hat der Widerstand Vorrang gegenüber dem Durchmesser. Die Berechnung lautet:

Normaler Litzendurchmesser = Einzeladerdurchmesser×F

F = 3 für 7 Litzen

F = 5 für 19 Litzen, echt konzentrisch

F = 7 für 37 Litzen, echt konzentrisch

Größenbereich

Bis zu 37 Drähte (Adern) mit einem Durchmesser dazwischen

0,20 – 0,85 mm (0,008 – 0,033 in).

Andere Litzenabmessungen und -konfigurationen sind auf Anfrage lieferbar.

Echt konzentrisch

Caption Successive layers have different lay directions and lay length.

Einlagig

Caption Successive layers have the same lay directions and lay length.

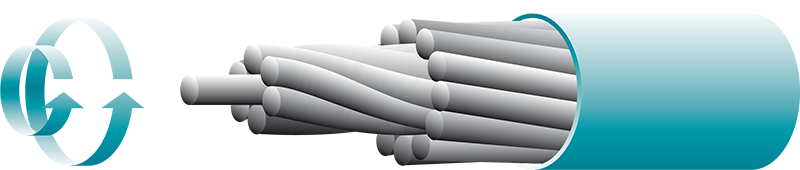

Ungerichtet konzentrisch

Caption Successive layers have the same lay directions and increasing lay length.

Standard-Lagermaterial

Legierung	Gesamtdurchm. nominal		Anzahl der Litzen × Größe		Überdurchschnittlicher Drahtdurchmesser		Widerstand		Länge		Gewicht
	mm	in.	mm	in.	mm	in.	Ω/m	Ω/ft	m/kg	ft/lb	g/m	lb/ft
Nikrothal® 80	2,76	0,109	37 × 0,385	37 × 0,0152	0,450	0,0177	0,2794	0,0852	28	41,67	36	0,0242
Nikrothal® 80	2,67	0,105	19 × 0,523	19 × 0,0206	0,574	0,0226	0,2850	0,0869	29	43,16	34	0,0228
Nikrothal® 80	2,67	0,105	19 × 0,544	19 × 0,0214	0,574	0,0226	0,2648	0,0807	27	40,18	37	0,0249
Nikrothal® 80	2,87	0,113	19 × 0,574	19 × 0,0226	0,574	0,0226	0,2394	0,0730	25	37,20	41	0,0276
Nikrothal® 60	2,76	0,109	19 × 0,523	19 × 0,0206	0,574	0,0226	0,2902	0,0885	30	44,64	34	0,0228
Nickel	2,87	0,113	19 × 0,574	19 × 0,0226	0,574	0,0226	0,0198	0,0060	21	31,25	47	0,0320
NiMn²	2,87	0,113	19 × 0,574	19 × 0,0226	0,710	0,0280	0,0234	0,0071	22	32,74	45	0,0305
NiMn²	2,87	0,113	18 × 0,610	18 × 0,0240	–	0,0280	0,0210	0,0064	19	28,28	53	0,0354

Flexible Anschlüsse für Industrieanwendungen

		Flex-Größe
		XS Klein	S Klein	M Mittel	L Groß	XL Groß
Flex Ø	mm	2,3	3,75	4,2	6,7	9,3
Flex Ø	in.	0,091	0,148	0,165	0,264	0,366
CSA	mm2	3,18	8,40	10,78	21,65	38,48
CSA	in2	0,005	0,013	0,017	0,034	0,060
Litzen	mm	7 × 0,76	19 × 0,75	19 × 0,85	49 × 0,75	49 × 1,00
Litzen	in.	0,27 × 0,0299	0,75 × 0,0295	0,75 × 0,0335	1,93 × 0,0295	1,93 × 0,0394
Gewicht	g/m	26,24	70	86	184	325
Gewicht	lb/ft	0,018	0,047	0,058	0,124	0,218
Strom, A niedrige Temperatur <400°c (><750°f)>		7	15	22	44	77
Strom, A hohe Temperatur >400°C (>750°F)		5	15	20	30	45
Spezifischer Kältewiderstand Rc	Ω/m	0,347	0,106	0,102	0,050	0,028

CSA = Querschnittsfläche
